Dalam pekerjaan fabrikasi logam, proses memotong dan membuat lubang pada material sering menjadi bagian penting sebelum komponen dirakit. Kesalahan memilih peralatan dapat menyebabkan hasil yang tidak sesuai dengan gambar kerja atau menambah tahapan pengerjaan.
Karena itu, sebelum membeli mesin untuk pemrosesan plat besi, penting untuk memahami jenis pekerjaan yang akan dilakukan dan kemampuan teknis mesin yang tersedia.
Salah satu produk yang tercantum di situs Future Star adalah Punch Shearing Machine, mesin untuk kebutuhan punching dan pemotongan logam. Berikut hal-hal yang perlu dipahami sebelum mempertimbangkannya untuk workshop atau kegiatan fabrikasi.
1. Mengapa Pekerjaan Plat Besi Membutuhkan Perencanaan?
Tidak semua pekerjaan logam memiliki kebutuhan yang sama. Sebagian pekerjaan membutuhkan lubang dengan ukuran tertentu, sementara pekerjaan lain membutuhkan pemotongan material sesuai bentuk dan dimensi yang ditentukan.
Sebelum memilih mesin, tentukan terlebih dahulu:
- Jenis dan ketebalan material yang akan diproses.
- Bentuk serta ukuran lubang yang dibutuhkan.
- Panjang dan bentuk pemotongan.
- Jumlah komponen yang harus diproduksi.
- Tingkat ketelitian yang dipersyaratkan pada gambar kerja.
Informasi ini membantu menentukan apakah mesin yang dipilih sesuai dengan proses produksi. Jangan menganggap semua jenis plat dan profil logam dapat diproses dengan kapasitas yang sama.

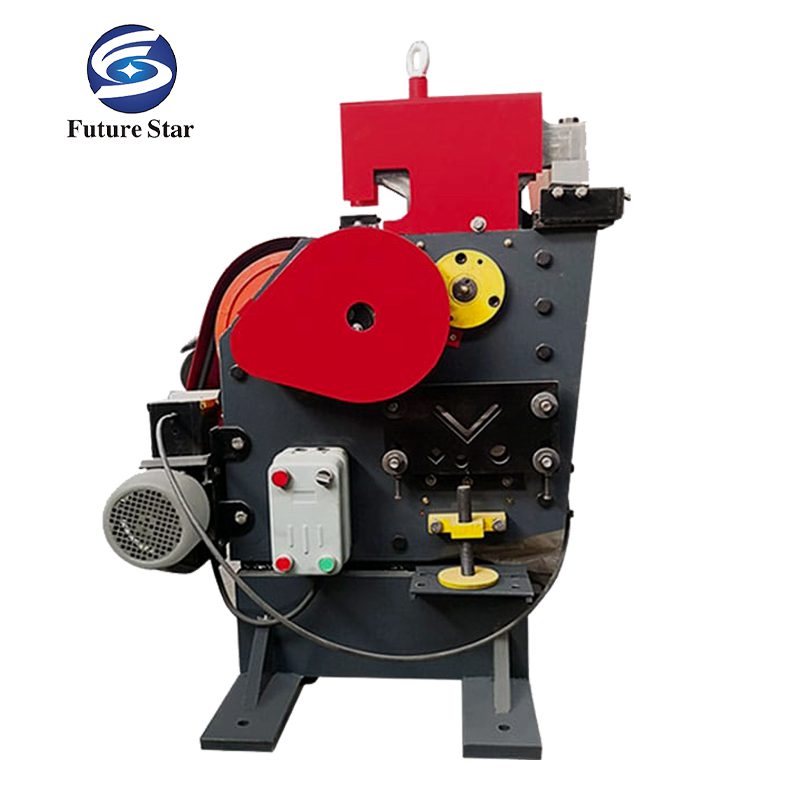

2. Mengenal Punch Shearing Machine dari Future Star
Future Star mencantumkan mesin ini sebagai peralatan untuk pekerjaan punching dan shearing pada material logam.
Spesifikasi yang tercantum pada halaman produk adalah sebagai berikut:
| Parameter | Spesifikasi |
|---|---|
| Gaya punching maksimum | 360 kN |
| Panjang cutter | 200 mm |
| Panjang langkah cutter | 27 mm |
| Frekuensi langkah cutter | 30 kali/menit |
| Daya motor | 2,2 kW |
| Frekuensi listrik | 50/60 Hz |
| Kecepatan motor | 1.440 rpm |
| Dimensi yang tercantum | 9.000 × 500 × 1.100 mm |
| Berat | 520 kg |
Catatan teknis: Dimensi yang tercantum pada halaman produk terlihat tidak biasa untuk mesin dengan berat 520 kg. Konfirmasikan dimensi aktual dan dimensi pengiriman kepada pemasok sebelum merencanakan transportasi atau pemasangan. Kapasitas material dan ketebalan maksimum juga perlu dikonfirmasi karena tidak dicantumkan dalam spesifikasi yang tersedia.
3. Memahami Parameter Mesin Sebelum Membeli
Gaya punching maksimum 360 kN
Gaya punching menunjukkan kemampuan gaya tekan pada proses pelubangan. Namun, angka ini saja tidak menentukan apakah mesin dapat melubangi semua jenis material atau ketebalan plat.
Kesesuaian aktual bergantung pada jenis material, ketebalan, ukuran lubang, dan perkakas yang digunakan. Mintalah konfirmasi mengenai kapasitas punching untuk material yang akan diproses.
Panjang cutter 200 mm
Panjang cutter merupakan salah satu parameter yang perlu diperiksa saat menilai kemampuan pemotongan.
Pastikan fungsi dan konfigurasi cutter sesuai dengan bentuk serta dimensi material. Jangan menyimpulkan panjang potong maksimum hanya berdasarkan angka panjang cutter.
Panjang langkah cutter 27 mm
Panjang langkah menunjukkan jarak gerak cutter yang tercantum dalam spesifikasi. Parameter ini perlu dibaca bersama dengan desain mesin dan metode pengoperasiannya.
Untuk pekerjaan yang memerlukan toleransi tertentu, tanyakan kepada pemasok tentang metode pengaturan, batas pemrosesan, dan hasil yang dapat dicapai.
Frekuensi langkah 30 kali per menit
Angka ini merupakan parameter gerakan cutter yang tercantum pada halaman produk. Angka tersebut tidak otomatis berarti mesin dapat menyelesaikan 30 komponen per menit, karena waktu pemuatan material, penyelarasan, dan pengeluaran komponen juga memengaruhi produktivitas.
4. Contoh Situasi di Workshop
Bayangkan sebuah workshop menerima pekerjaan fabrikasi komponen logam dengan lubang dan potongan sesuai gambar teknik.
Sebelum menggunakan Punch Shearing Machine, operator perlu memastikan bahwa:
- Jenis material sesuai dengan kemampuan mesin.
- Ketebalan material dan ukuran lubang berada dalam kapasitas yang dikonfirmasi.
- Bentuk potongan sesuai dengan konfigurasi cutter.
- Posisi material dapat disejajarkan dengan aman.
- Hasil proses dapat diperiksa menggunakan alat ukur yang sesuai.
Jika spesifikasi material belum diketahui, sebaiknya jangan langsung memproses komponen produksi. Siapkan gambar kerja dan data material untuk dikonsultasikan kepada pemasok terlebih dahulu.
5. Apa yang Perlu Diperiksa Sebelum Mesin Dioperasikan?
Mesin punching dan shearing memiliki bagian bergerak serta titik jepit yang dapat menimbulkan risiko cedera. Persiapan kerja harus mengikuti prosedur pabrikan dan aturan keselamatan workshop.
Pemeriksaan sebelum penggunaan
- Pastikan mesin ditempatkan dengan stabil.
- Periksa kondisi cutter dan perkakas yang digunakan.
- Pastikan material dapat ditahan dan disejajarkan dengan benar.
- Periksa sambungan listrik serta sistem keselamatan sesuai panduan mesin.
- Pastikan operator memahami prosedur pengoperasian dan penghentian mesin.
Jauhkan tangan dari area punching dan pemotongan. Jangan melakukan penyetelan, pembersihan, atau penggantian komponen ketika mesin masih bergerak atau belum diamankan sesuai prosedur pabrikan.
6. Lima Pertanyaan untuk Pemasok
Sebelum melakukan pemesanan, siapkan pertanyaan berikut agar kemampuan mesin dapat dibandingkan dengan kebutuhan produksi.
Pertama: Berapa ketebalan maksimum untuk material yang akan digunakan?
Kedua: Berapa ukuran lubang dan jenis material yang dapat diproses pada gaya punching 360 kN?
Ketiga: Apa jenis dan ukuran cutter yang disertakan dalam paket pembelian?
Keempat: Berapa dimensi aktual mesin dan ruang kerja yang dibutuhkan?
Kelima: Apa saja kebutuhan instalasi, perawatan, dan suku cadang untuk pengoperasian jangka panjang?
Jawaban atas pertanyaan tersebut lebih berguna untuk mengambil keputusan daripada hanya membandingkan daya motor atau berat mesin.
7. Lihat Detail Punch Shearing Machine
Jika workshop Anda membutuhkan peralatan untuk proses punching dan pemotongan logam, pelajari spesifikasi produk dan cocokkan dengan gambar kerja serta jenis material yang akan diproses.
Lihat halaman produk resmi Future Star berikut:
Punch Shearing Machine – Future Star
Untuk mengonfirmasi kapasitas material, konfigurasi cutter, dimensi aktual, dan ketersediaan produk, hubungi tim Future Star melalui halaman Contact Us.
Kesimpulan
Punch Shearing Machine dapat dipertimbangkan untuk kebutuhan fabrikasi logam yang melibatkan proses punching dan pemotongan. Namun, kesesuaian mesin harus ditentukan berdasarkan jenis material, ketebalan, ukuran lubang, konfigurasi cutter, dan persyaratan produksi.
Sebelum membeli, pastikan parameter yang belum dijelaskan pada halaman produk telah dikonfirmasi kepada pemasok. Dengan demikian, pilihan mesin dapat didasarkan pada kebutuhan teknis yang nyata, bukan hanya angka spesifikasi umum.
